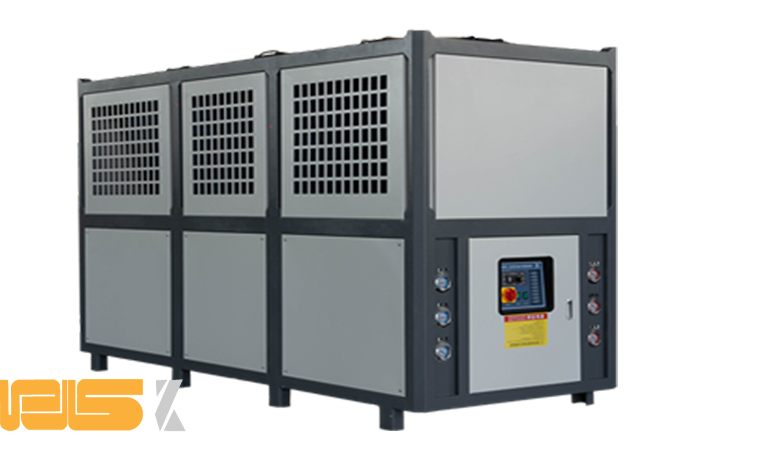

در سیستم های سرمایش صنعتی، پایداری عملکرد همواره یکی از عوامل حیاتی برای تداوم تولید، کنترل فرآیند و جلوگیری از خسارت های سنگین است. در کارخانه ها، پالایشگاه ها، مراکز داده و پروژه های زیرساختی، حتی چند دقیقه توقف سیستم سرمایش می تواند به از دست رفتن داده ها، توقف تولید یا آسیب به تجهیزات منجر شود. برای جلوگیری از این وضعیت، مفهوم Redundancy یا افزونگی در طراحی سیستم های سرمایشی به وجود آمده است.
افزونگی به معنای داشتن تجهیزات یا مسیرهای پشتیبان است که در صورت بروز خرابی در یکی از اجزا، سیستم بتواند بدون توقف به کار خود ادامه دهد. در طراحی مدرن، به ویژه در حوزه ی چیلر صنعتی، افزونگی با نسبت هایی مانند N+1، N+2 یا 2N تعریف می شود. این مفاهیم نشان دهنده ی سطح اطمینان از تداوم عملکرد هستند و بیان می کنند که چه مقدار ظرفیت مازاد برای جبران خرابی احتمالی در نظر گرفته شده است.
درک درست از Redundancy فقط در افزودن چیلر اضافی خلاصه نمی شود، بلکه نیازمند طراحی هوشمند، هماهنگی بین مدارها، کنترلرهای فعال-غیرفعال، و تست های منظم برای اثبات پایداری عملی سیستم است. در ادامه، انواع طراحی افزونه، روش های تست Failover و تحلیل اقتصادی آن را به صورت کامل بررسی می کنیم.
انواع طراحی N+1، N+2 و 2N
طراحی N+1 رایج ترین نوع افزونگی در سیستم های سرمایشی است. در این ساختار، تعداد چیلرهای لازم برای پاسخ به بار سرمایشی اصلی با عدد N مشخص می شود و یک واحد اضافه نیز به عنوان پشتیبان در نظر گرفته می شود. به عنوان مثال، اگر یک کارخانه برای خنک سازی خطوط تولید خود به چهار چیلر نیاز دارد، در طراحی N+1 تعداد چیلرهای نصب شده پنج عدد خواهد بود؛ چهار دستگاه عملیاتی و یک دستگاه آماده به کار که در صورت خرابی هر یک از چیلرهای فعال، بلافاصله وارد مدار می شود.
در مدل N+2، دو واحد پشتیبان برای پوشش خطر خرابی هم زمان دو چیلر در نظر گرفته می شود. این نوع طراحی معمولاً در پروژه هایی استفاده می شود که حساسیت دمایی بالا یا فرآیند مداوم دارند، مانند پتروشیمی ها و صنایع دارویی.
اما در طراحی 2N، ساختار کاملاً دو برابر می شود. به این معنی که دو سیستم سرمایش مجزا با ظرفیت کامل N وجود دارد و هرکدام می توانند به تنهایی کل بار سرمایشی را تحمل کنند. این ساختار حداکثر امنیت عملیاتی را فراهم می کند اما هزینه اولیه و فضای فیزیکی زیادی نیاز دارد. در عمل، طراحی N+1 به دلیل توازن بین هزینه و اطمینان، متداول ترین گزینه در پروژه های بزرگ صنعتی است.
در بسیاری از پروژه ها، استفاده از چیلر صنعتی با قابلیت کارکرد مستقل در مدارهای مجزا، باعث می شود Redundancy به صورت واقعی و کارا پیاده سازی شود، نه صرفاً به شکل عددی یا تئوریک.

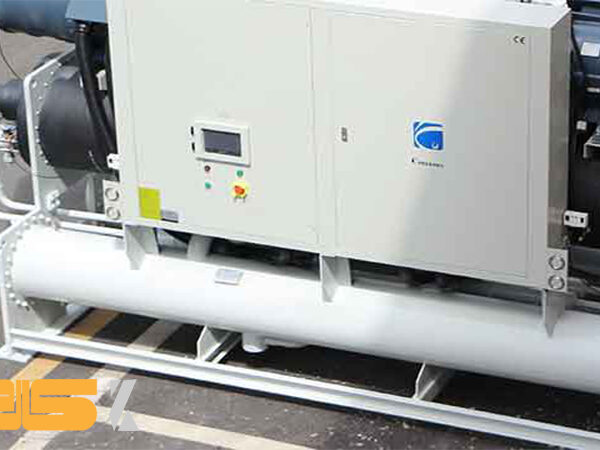

نحوه محاسبه ظرفیت مازاد و طراحی واقعی
محاسبه ظرفیت افزونه در سیستم های سرمایشی باید بر اساس شرایط بار واقعی انجام شود، نه صرفاً ظرفیت نامی دستگاه ها. ابتدا باید مجموع بار سرمایشی کل پروژه (بر حسب تن تبرید یا کیلووات) تعیین شود. سپس با تحلیل رفتار بار در ساعات پیک و غیرپیک، ظرفیت واقعی N مشخص می شود. در طراحی N+1، یک واحد با همان ظرفیت افزوده می شود، اما نکته ی کلیدی در اینجاست که سیستم باید بتواند در صورت خرابی یکی از چیلرها، بدون کاهش دمای خروجی یا افت فشار در مدار، بار را به صورت پایدار منتقل کند.
به همین دلیل، در طراحی حرفه ای، تنها نصب چیلر اضافه کافی نیست. مسیر آب سرد، پمپ های مدار، شیرهای سه راهه و کنترلرهای مرکزی نیز باید قابلیت جداسازی و ورود سریع واحد پشتیبان را داشته باشند. اگر این اجزا هماهنگ نباشند، افزونگی عملاً بی اثر خواهد بود.
یکی از نکات مهم در طراحی چیلر صنعتی افزونه، تعیین نقطه ی بهینه ظرفیت است. برخی مهندسان تصور می کنند اضافه کردن چیلر با ظرفیت کمتر از چیلرهای اصلی، راه حل اقتصادی تری است، اما در زمان خرابی، این چیلر نمی تواند بار کامل را جبران کند. در مقابل، اگر ظرفیت پشتیبان بیش از حد بالا باشد، مصرف انرژی و هزینه نگهداری افزایش می یابد. طراحی بهینه زمانی اتفاق می افتد که نسبت N به N+1 به شکلی انتخاب شود که سیستم در هر شرایطی در محدوده ی پایداری حرارتی باقی بماند.
مشاهده محصولات چیلر: خرید بهترین چیلر های صنعتی در بازار ایران
روش تست Failover و Load Cascade
پیاده سازی Redundancy زمانی معنا دارد که بتوان عملکرد آن را در شرایط واقعی آزمایش کرد. تست Failover یکی از مراحل حیاتی پس از نصب سیستم سرمایشی است. در این روش، یکی از چیلرهای فعال به صورت عمدی از مدار خارج می شود تا مشاهده شود آیا سیستم پشتیبان بدون وقفه وارد مدار می شود یا خیر.
در طول تست، کنترلر مرکزی باید توانایی تشخیص افت فشار یا دما را داشته باشد و بلافاصله فرمان روشن شدن به چیلر پشتیبان بدهد. اگر فرآیند ورود دستگاه جدید به مدار بیش از چند دقیقه طول بکشد، طراحی افزونه دچار نقص است. هدف از تست Failover، اطمینان از واکنش خودکار سیستم بدون نیاز به دخالت اپراتور است.
در روش Load Cascade، عملکرد سیستم تحت بارهای مختلف بررسی می شود. ابتدا همه چیلرها با بار سبک شروع به کار می کنند، سپس به تدریج بار حرارتی افزایش می یابد تا نقطه ای که چیلر پشتیبان وارد مدار شود. این آزمایش کمک می کند تا مشخص شود سیستم در زمان افزایش ناگهانی بار، چقدر سریع می تواند ظرفیت خود را تطبیق دهد.
انتخاب برند معتبر و طراحی حرفه ای چیلر صنعتی نقش تعیین کننده ای در موفقیت تست های Failover دارد. دستگاه هایی که از کنترلرهای هوشمند و شبکه های ارتباطی Modbus یا BACnet پشتیبانی می کنند، قادرند به صورت خودکار وضعیت خرابی را تشخیص داده و ترتیب ورود چیلرها به مدار را مدیریت کنند. همین قابلیت باعث می شود Redundancy از یک مفهوم تئوری به عملکردی واقعی تبدیل شود.
تحلیل اقتصادی و بازگشت سرمایه
طراحی افزونه در نگاه اول ممکن است هزینه بر به نظر برسد، اما تحلیل اقتصادی نشان می دهد که هزینه خرابی سیستم سرمایش بسیار بالاتر است. برای مثال، در یک کارخانه تزریق پلاستیک، توقف تولید تنها به مدت ۳۰ دقیقه می تواند منجر به از دست رفتن چند تن محصول و آسیب به قالب ها شود. در مراکز داده، از دست رفتن سرمایش تنها برای چند دقیقه می تواند موجب خاموشی سرورها و از دست رفتن داده های حیاتی شود.
در مقابل، هزینه افزونگی معمولاً بین ۱۰ تا ۲۰ درصد از هزینه کل سیستم است، اما پایداری ایجادشده به مراتب ارزشمندتر است. از دید مهندسی مالی، بازگشت سرمایه طراحی N+1 معمولاً در بازه دو تا سه سال محقق می شود، زیرا کاهش توقف های اضطراری، صرفه جویی در تعمیرات و افزایش عمر تجهیزات به صورت غیرمستقیم هزینه اولیه را جبران می کند.
علاوه بر این، با پیشرفت فناوری، بسیاری از تولیدکنندگان چیلر صنعتی اکنون مدل هایی ارائه می دهند که دارای مدارهای دوگانه (Twin Circuit) هستند. این ویژگی باعث می شود در صورت خرابی یکی از کمپرسورها، مدار دوم بتواند به صورت مستقل کار کند و نیاز به افزودن چیلر اضافی کاهش یابد. به این ترتیب، Redundancy در سطح داخلی دستگاه نیز پیاده سازی می شود که صرفه جویی چشمگیری در فضا و هزینه به همراه دارد.
مطالعه موردی از پروژه صنعتی
در یکی از پروژه های پتروشیمی جنوب کشور، سیستم سرمایش فرآیند با شش واحد چیلر صنعتی سانتریفیوژ طراحی شده بود. در مرحله اولیه، به دلیل فشار زمانی، تنها پنج چیلر نصب و راه اندازی شد و هیچ واحد پشتیبانی در نظر گرفته نشد. پس از یک سال بهره برداری، خرابی ناگهانی یکی از کمپرسورها باعث توقف کامل فرآیند تولید به مدت ۴ ساعت شد و خسارتی معادل چند صد میلیون تومان به همراه داشت.
در مرحله بازطراحی، تیم مهندسی تصمیم گرفت سیستم را بر اساس ساختار N+1 بازسازی کند. چیلر جدید با ظرفیت مشابه به مدار افزوده شد، سیستم کنترل مرکزی مجدداً برنامه ریزی گردید و تست Failover به صورت دوره ای اجرا شد. پس از پیاده سازی این طرح، در طول سه سال بهره برداری، هیچ توقف اضطراری در سرمایش ثبت نشد و هزینه نگهداری کلی سیستم حدود ۱۵ درصد کاهش یافت.
این تجربه نشان داد که افزونگی نه تنها برای پایداری عملیات ضروری است، بلکه در کاهش هزینه های بلندمدت نیز نقش مستقیم دارد. در واقع، افزونگی در سیستم سرمایش، نوعی بیمه ی فنی برای پروژه های حساس محسوب می شود.
مشاهده محصولات: قیمت بهترین مینی چیلر های بازار ایران
جدول: مقایسه مدل های افزونگی در سیستم های سرمایشی
| مدل طراحی | تعداد چیلر فعال | چیلر پشتیبان | سطح اطمینان عملکرد | هزینه اولیه | کاربرد معمول |
| N | فقط ظرفیت لازم | ندارد | پایین | کم | پروژه های کوچک یا موقت |
| N+1 | ظرفیت کامل + ۱ پشتیبان | ۱ | بالا | متوسط | صنایع متوسط و بزرگ |
| N+2 | ظرفیت کامل + ۲ پشتیبان | ۲ | بسیار بالا | زیاد | صنایع حساس (پتروشیمی، داروسازی) |
| 2N | دو سیستم کامل مستقل | ۲ سیستم کامل | حداکثر | بسیار زیاد | مراکز داده، بیمارستان ها |
نتیجه گیری
مفهوم Redundancy در سیستم های سرمایش صنعتی، پلی است بین امنیت عملکرد و بهینه سازی اقتصادی. طراحی N+1 یا مدل های بالاتر، تضمین می کند که هیچ خرابی ناگهانی نتواند جریان سرمایش حیاتی را مختل کند. اما تحقق این مفهوم تنها با افزودن یک دستگاه اضافی حاصل نمی شود، بلکه نیازمند طراحی دقیق، کنترل هوشمند و اجرای تست های دوره ای است.
انتخاب تجهیزات باکیفیت و طراحی مهندسی شده، پایه ی اصلی پیاده سازی افزونگی واقعی است. در پروژه های بزرگ صنعتی، استفاده از چیلر صنعتی با مدارهای مستقل و کنترل پیشرفته، راهکاری عملی برای رسیدن به پایداری ۲۴ ساعته است. افزونگی، هزینه ی اضافی نیست، بلکه سرمایه گذاری روی تداوم تولید و امنیت تجهیزات است.
پرسش های متداول درباره Redundancy در چیلر صنعتی
۱. تفاوت طراحی N+1 با 2N در چیلر صنعتی چیست؟
در طراحی N+1 فقط یک واحد پشتیبان وجود دارد که در صورت خرابی یکی از چیلرهای فعال وارد مدار می شود، اما در 2N کل سیستم به صورت دو مجموعه کامل تکرار می شود و هرکدام می توانند به تنهایی کل بار را تحمل کنند.
۲. چگونه می توان اطمینان یافت که افزونگی واقعاً مؤثر است؟
با اجرای تست های دوره ای Failover و بررسی عملکرد کنترلرها در زمان قطع ناگهانی چیلرها، می توان از کارایی واقعی افزونگی اطمینان پیدا کرد.
۳. آیا تمام پروژه ها نیاز به طراحی N+1 دارند؟
خیر، اما در پروژه هایی که توقف سرمایش حتی برای چند دقیقه می تواند خسارت ایجاد کند (مانند دیتاسنترها یا کارخانه های حساس)، طراحی N+1 یا بالاتر توصیه می شود.
۴. آیا چیلرهای مدرن خودشان دارای افزونگی داخلی هستند؟
بله، بسیاری از مدل های جدید چیلر صنعتی دارای مدارهای دوگانه و کنترل هوشمند هستند که در صورت خرابی یکی از کمپرسورها، مدار دوم به طور مستقل وارد مدار می شود.
